Quand l'ordinateur commande


La page a été mise à jour le

Prérequis

Quick basic : fonctions avancées.
Codage et stockage de l'information en informatique.


Plan

1 - Commander le  module DEL
2 - Fonctionnement du module DEL
3 - Afficher un message

Rédacteur : JMR

Retour au sommaire général




-

Retour en haut de la page

1 - Commander le  module DEL

Le module DEL se trouve dans la mallette ELIN  accompagné d'un câble d'imprimante.

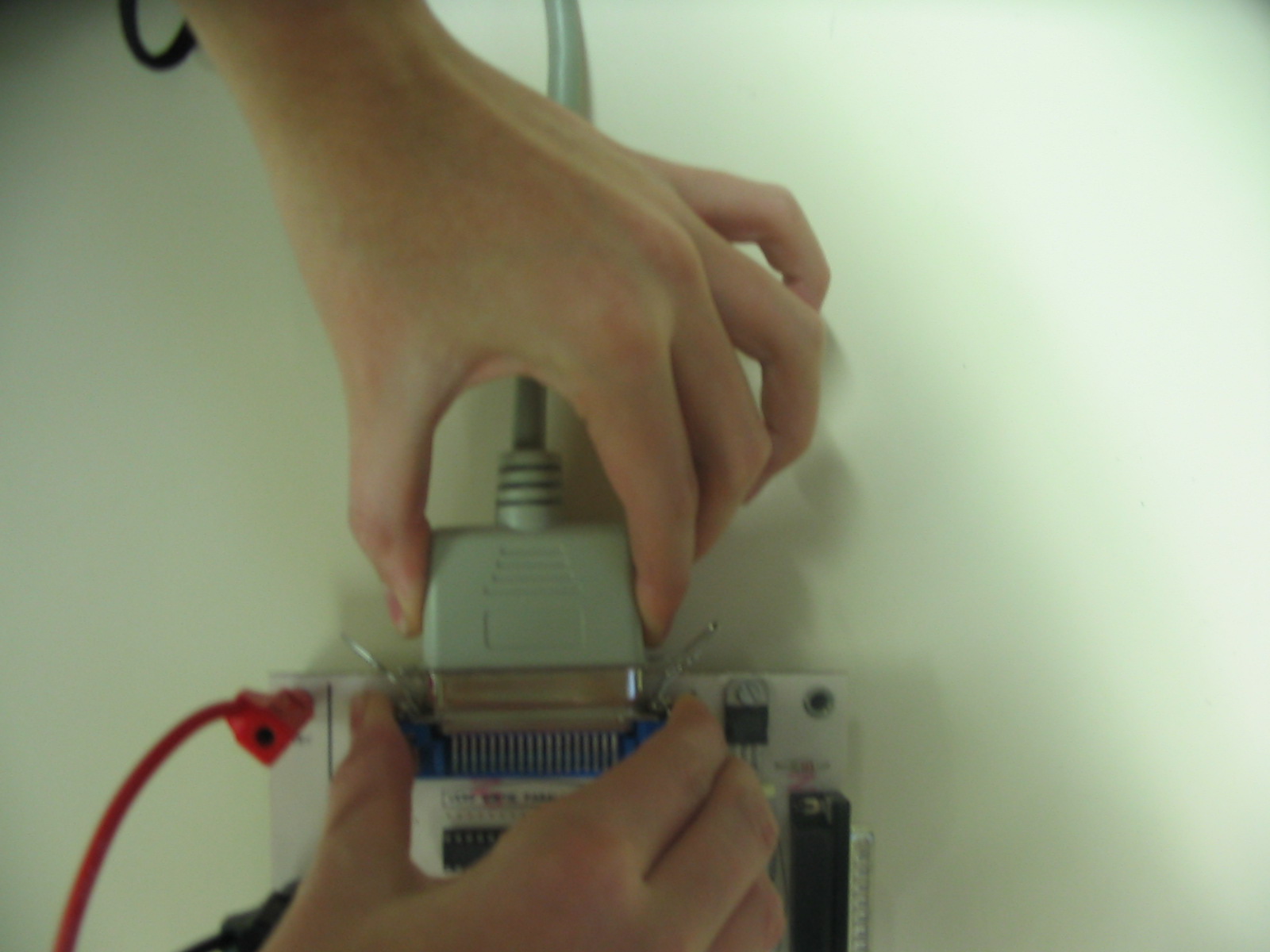

Ce module est assez fragile et pour ne pas l'abîmer lors du branchement du câble, procéder comme sur la photo ci dessous. L'autre extrémité du câble se connecte à l'arrière de l'unité centrale de l'ordinateur.

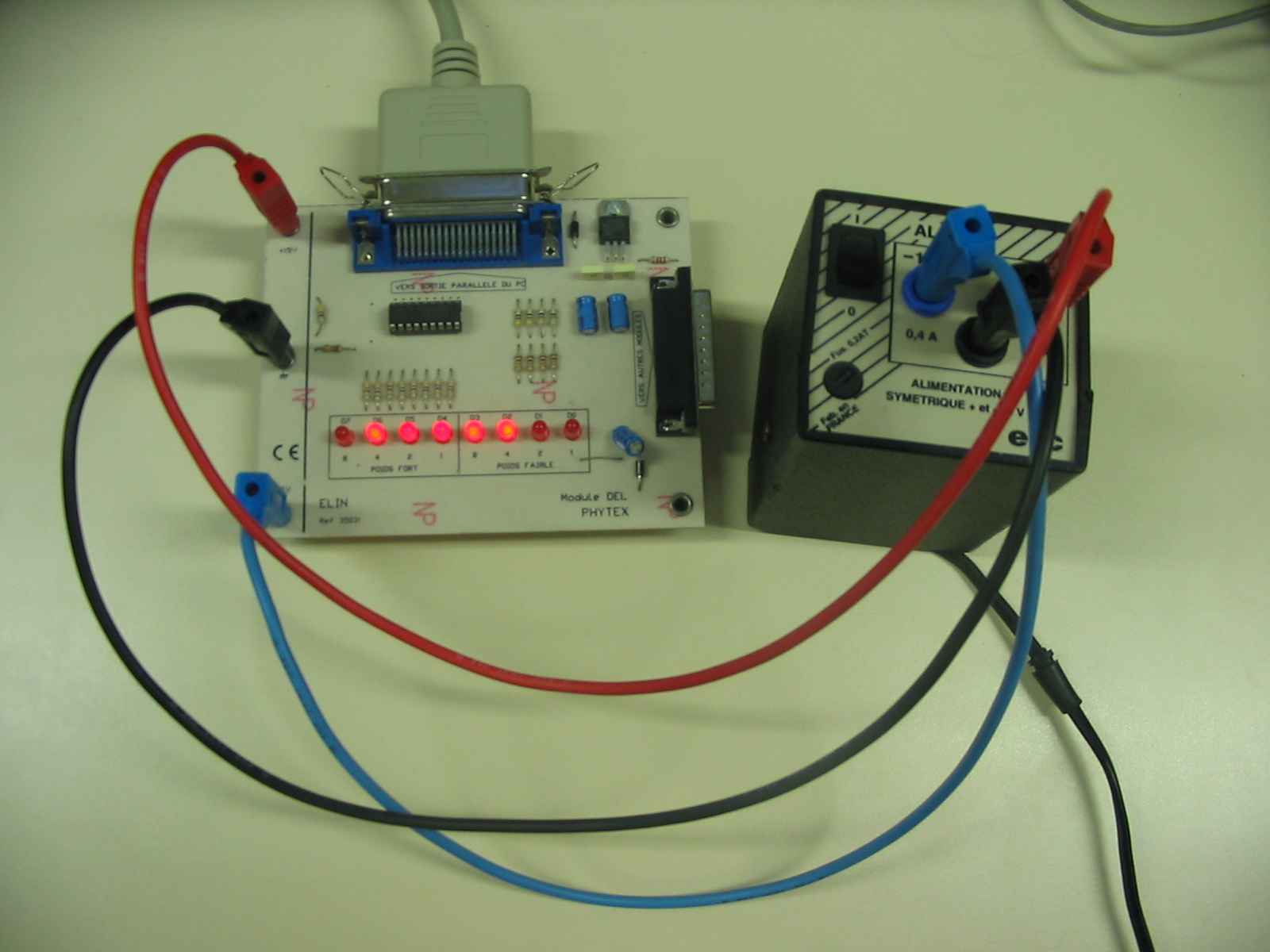

Le reste du branchement  se fait comme sur la photos ci-dessous

Pour vérifier que le module DEL fonctionne bien, exécute le programme de quick basic suivant :

OUT &h378, 255

Les 8 Diodes du modules doivent s'allumer. Si ce n'est pas le cas, vérifie les branchement, sinon, appelle le professeur.

Modifie le programme en remplaçant 255 par d'autres nombres inférieurs.

Trouve la relation qu'il y a entre l'allumage de ces DEL et le nombre écrit après &H378,  .

Si tu ne trouves vraiment pas où si tu veux vérifier ta réponse, lis le paragraphe de programmation sur le port parallèle.



Pour prouver que tu as bien compris, écris un programme ou les DEL s'allument en boucle les unes après les autres.

Pour les plus rapides, écrire des programmes du type guirlande de Noël





Retour en haut de la page



-

Retour en haut de la page

2 - Fonctionnement du module DEL

Après avoir lu le paragraphe sur la programmation du port parallèle, tu as compris que chaque DEL est commandée par une des 8 broches data du port parallèle.

Reste à comprendre comment est transmise l'information qui commande l'allumage des DEL.

Pour cela munis-toi d'un voltmètre équipé de pointes de touches.

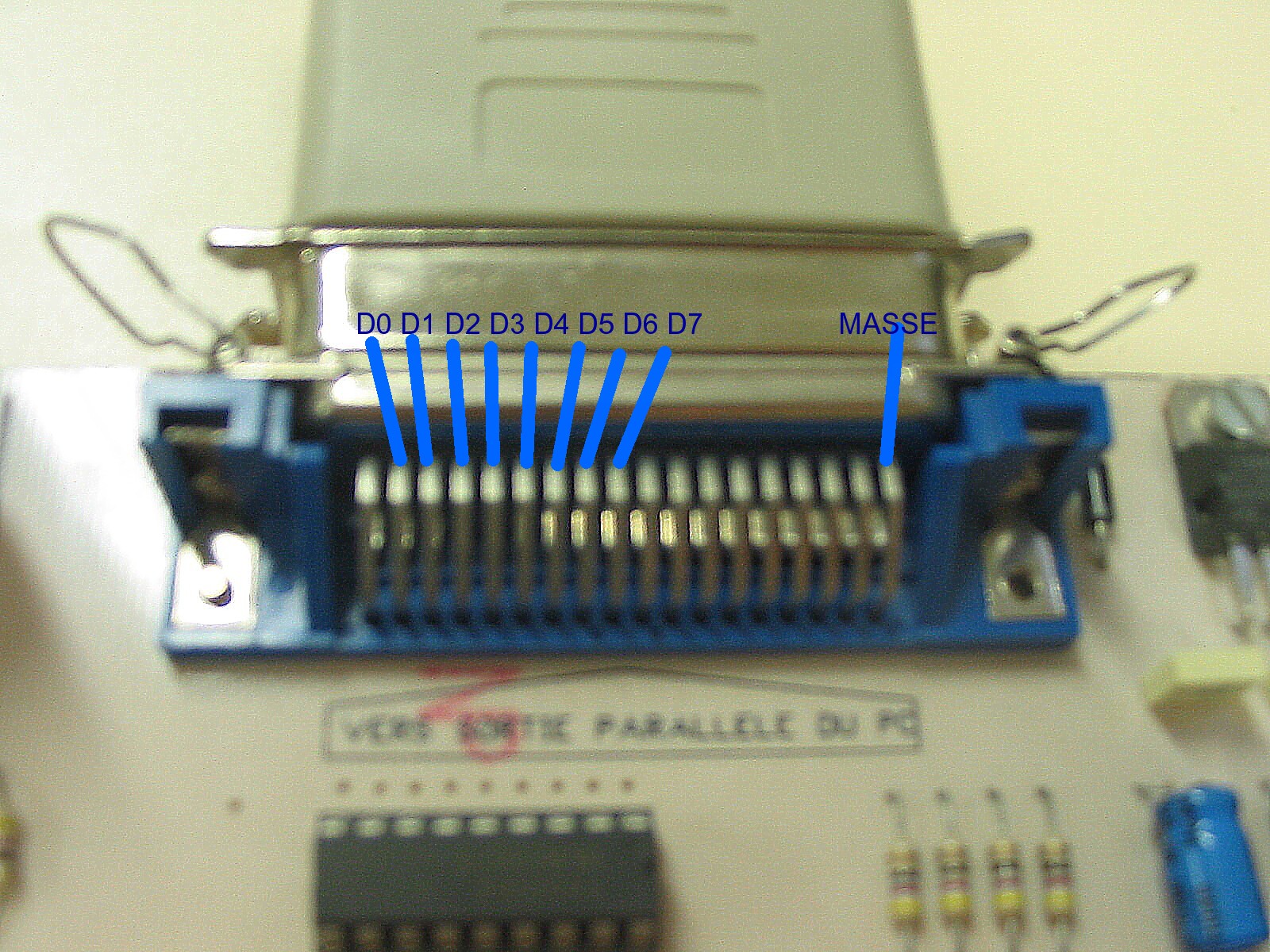

Ensuite mesure la tension électrique entre la masse et chacune des broches D0 à D7 (observe bien la photo).

Fais bien attention de ne toucher qu'une broche à la fois !

Émet une hypothèse

Modifie l'allumage des DEL  pour vérifier cette hypothèse.





Retour en haut de la page



-

Retour en haut de la page

3 - Afficher un message

Branche le module Afficheur 8 segments  sur le module DEL en tenant bien chaque connecteur par une main.

L'afficheur se commande comme le module DEL. Les bits correspondant s sont indiqués sur le module:

Affiche un mot ou un court message par apparitions successives des lettres qui conviennent.

Sauvegarde ce programme.
